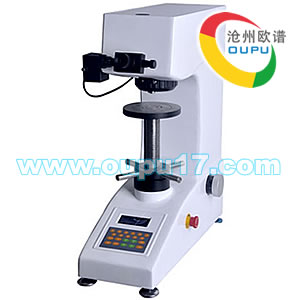

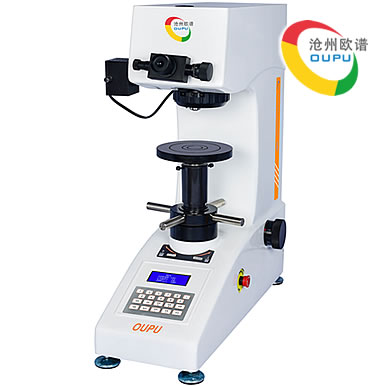

OU2505型小负荷维氏硬度测试仪

产品描述：OU2505型小负荷维氏硬度测试仪是自动转塔小负荷维氏硬度计，在机械、光学、光源上采用独特精密设计，使压痕成像更清晰，测量更精确。采用LCD显示屏，32位微处理器控制系统，充分实现人机对话及自动化操作。具有较高的测试精度，操作简单、灵敏度高、使用方便，示值稳定等特点。

服务热线:0317-3038768

立即咨询

产品介绍

可选配自动转塔配置(OU2505Z)

一、产品概述

OU2505型小负荷维氏硬度测试仪是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用计算机软件编程，光学测量系统。通过软键输入，可选择维氏和努氏硬度的测量、能调节测量光源的强弱，能选择保荷时间，在LCD显示屏上能显示试验方法、试验力，通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，简便了查表的繁琐。使用方便，测量精度高。

二、主要特点

1、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、工业显示屏上可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了；
3、铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
4、我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；
5、 OU2505Z型可实现：观察—测试—测量的位置切换由自动转塔完成

三、适用范围

· 黑色金属、有色金属、IC薄片、表面涂层、层压金属；
· 玻璃、陶瓷、玛瑙、宝石、薄塑料等；
· 碳化层和淬火硬化层的深度及梯度的硬度测试。

四、主要技术参数

测量范围	5-3000HV
试验力	0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf 2.94N、4.9N、9.8N、19.6N、29.4N、49N
硬度符号	HV0.3、HV0.5、HV1、HV2、HV3、HV5
显示	自动读数菜单显示5位数的硬度值； 4位数的对角线长度（D1，D2）试验力,保持时间,测试次数,返回
光学系统	物镜：10X、20X(可定制40X)、目镜：10X 总放大倍数：100X、200X 测量范围：800μm、400μm 分辨率：1μm、0.5μm
试验力保持时间	1~99s
试件最大高度	165mm
压头中心到外壁距离	130mm
压头物镜切换	手动 (可选配自动转塔配置OU2505Z)
加荷控制	自动（加荷、保荷、卸荷）
数据输出	预留内置微型打印机接口，（RS232串行接口），可选配安装
执行标准	ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主机重量	42Kg
电源	AC220V/50/60Hz
外型尺寸	585×200×630mm(长×宽×高)
标准配置	主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、电源线 1根、10X测微目镜 1只、维氏硬度块 2块、备用保险丝 2只、产品资料 1份
可选附件	XY工作台，CCD测量系统

五、型号选型表

型号
型号	OU2505/10 OU2530/50	OU2505Z/10Z OU2530Z/50Z	OU2505S/10S OU2530S/50S	OU2505SZ/10SZ OU2530SZ/50SZ	OU2505C/10C OU2530C/50C	OU2505CZ/10CZ OU2530CZ/50CZ
主要功能	常规维氏硬度计	常规维氏硬度计自动转塔	数显维氏硬度计自动输入对角线长度大屏显示	数显维氏硬度计自动输入对角线长度大屏显示自动转塔	触屏维氏硬度计 7寸彩色触摸屏自动输入对角线长度自动校准误差	触屏维氏硬度计 7寸彩色触摸屏自动输入对角线长度自动校准误差自动转塔
测量范围	5-3000HV
试验力	OU2505/05Z/05S/05SZ/05C/05CZ: 0.3、0.5、1.0、2.0、3.0、5.0kgf OU2510/10Z/10S/10SZ/10C/10CZ: 0.3、0.5、1.0、3.0、5.0、10.0kgf OU2530/30Z/30S/30SZ/30C/30CZ: 1.0、3.0、5.0、10.0、20.0、30.0kgf OU2550/50Z/50S/50SZ/50C/50CZ: 1.0、5.0、10.0、20.0、30.0、50.0kgf
硬度标尺	OU2505/05Z/05S/05SZ/05C/05CZ: HV0.3、HV0.5、HV1、HV2、HV3、HV5 OU2510/10Z/10S/10SZ/10C/10CZ: HV0.3、HV0.5、HV1、HV3、HV5、HV10 OU2530/30Z/30S/30SZ/30C/30CZ: HV1、HV3、HV5、HV10、HV20、HV30 OU2550/50Z/50S/50SZ/50C/50CZ:HV1、HV5、HV10、HV20、HV30、HV50
单位转换	布氏、洛氏、努氏				布氏、洛氏、努氏 (主界面可同时显示4个转换标尺，并可切换:ASTM、ISO、JJG标准)
标尺转换	HK努氏
加载控制	自动加载、自动保持、自动卸载
试验力保持时间	5-60s
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
物镜放大倍数	10×、20×
光通道	双光通道（目镜及CCD摄象通道）
对角线长度输入	手动	手动	自动	自动	自动	自动
光学系统分辨率	0.5μm	0.5μm	0.125μm	0.125μm	0.125μm	0.125μm
硬度显示	LCD屏	LCD屏	LCD大屏	LCD大屏	7寸液晶触摸屏	7寸液晶触摸屏
语言切换	×	×	×	×	中英文系统	中英文系统
误差修正	×	×	×	×	√	√
合格判定	×	×	×	×	√	√
光学系统	总放大倍数(μm)：100×（观察）, 200×（测量）；测量范围(μm)：400；
试件最大高度	165mm
压头中心至机壁距离	130mm
电源	AC220V/50/60Hz
外型尺寸	585×200×630mm(长×宽×高)
重量	45kg
